产品名称：热辐射型石墨烯散热涂料

产品编号：ASHINE-M50-AB

A组分为石墨烯基础组；（固含42%）

B组分为红色固化剂组分；（挤胶枪挤出，固含65%）

AB两个样品已经按照极优配比提供，可以一次性把所有物料混合分散即可。通常情况下，两者按照A:B重量=2.65：1的比例进行混合，如果没有一次性用完，剩余的组分必需严格密封保持，否则会因挥发和接触空气而逐渐固化！

将计量好的两组分样品混合后置于分散盘式分散机中分散，并尽量保证两组分物料充分混合，转速为500-800rpm，分散时间2-5分钟。混合后形成粘稠的黑色浆料。

混合后的黑色浆料将在2-3h内固化成凝胶块，需要快速涂布；而在涂布后，本样品的初步固化时间在1h左右，置于空气中固化24h后达到稳定。

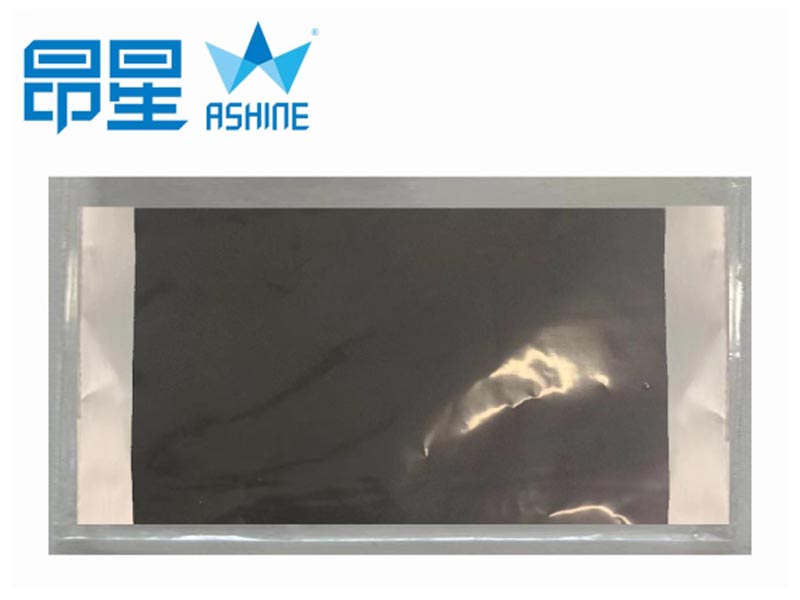

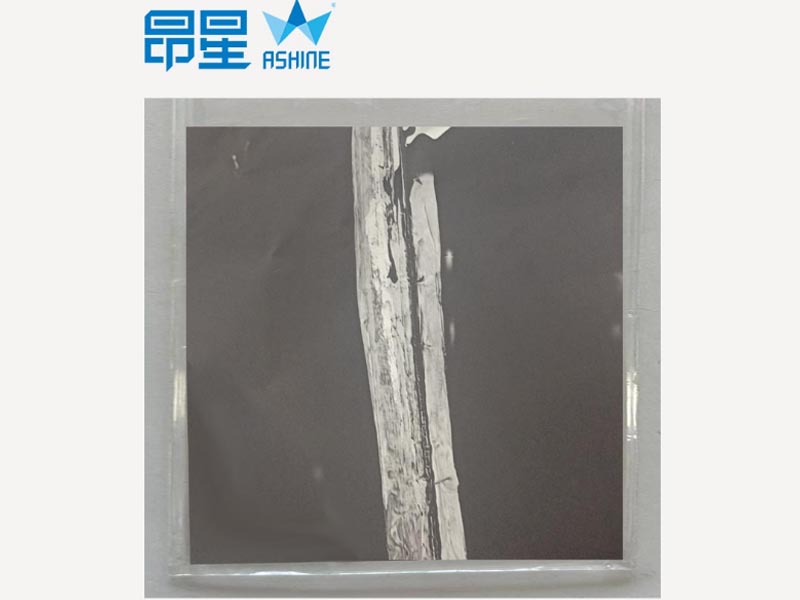

涂布方式可以采用刷涂或者是刮涂。涂布后在室温20度以上直接干燥即可或者置于50-80度烘箱内进行加速固化。
